Product Summary

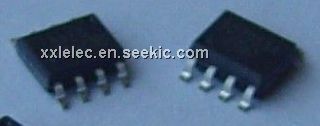

The adv8002kbcz is an N-Channel 30-V (D-S) MOSFET.



Parametrics

adv8002kbcz absolute maximum ratings: (1)Drain-Source Voltage VDS: 30 V; (2)Gate-Source Voltage VGS: 20 V; (3)Continuous Drain Current (TJ = 150°C)a TA = 25°C ID: 4.5 to 3.4 A; (4)Continuous Drain Current (TJ; (5)Pulsed Drain Current (10 us Pulse Width)IDM: 20 A; (6)Continuous Source Current (Diode Conduction)a IS: 1.7 to 1.0 A; (7)Maximum Power Dissipationa TA = 25°C PD: 2.0 to 1.14 W; (8)Operating Junction and Storage Temperature Range TJ , Tstg: 55 to 150°C.

Features

adv8002kbcz features: (1)TrenchFET Power MOSFET; (2)100% Rg Tested.

Diagrams

adv8002kbcz pin connection
